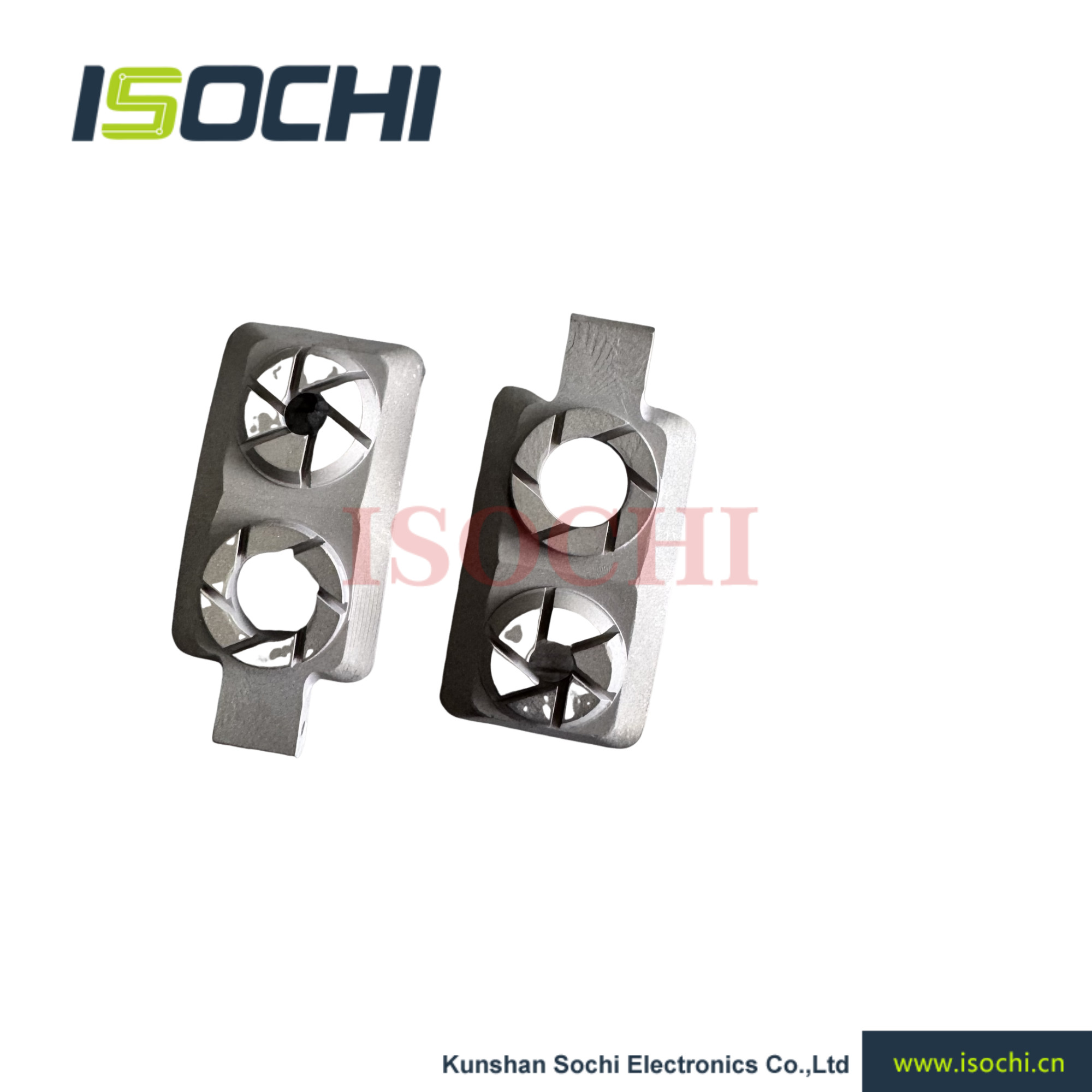

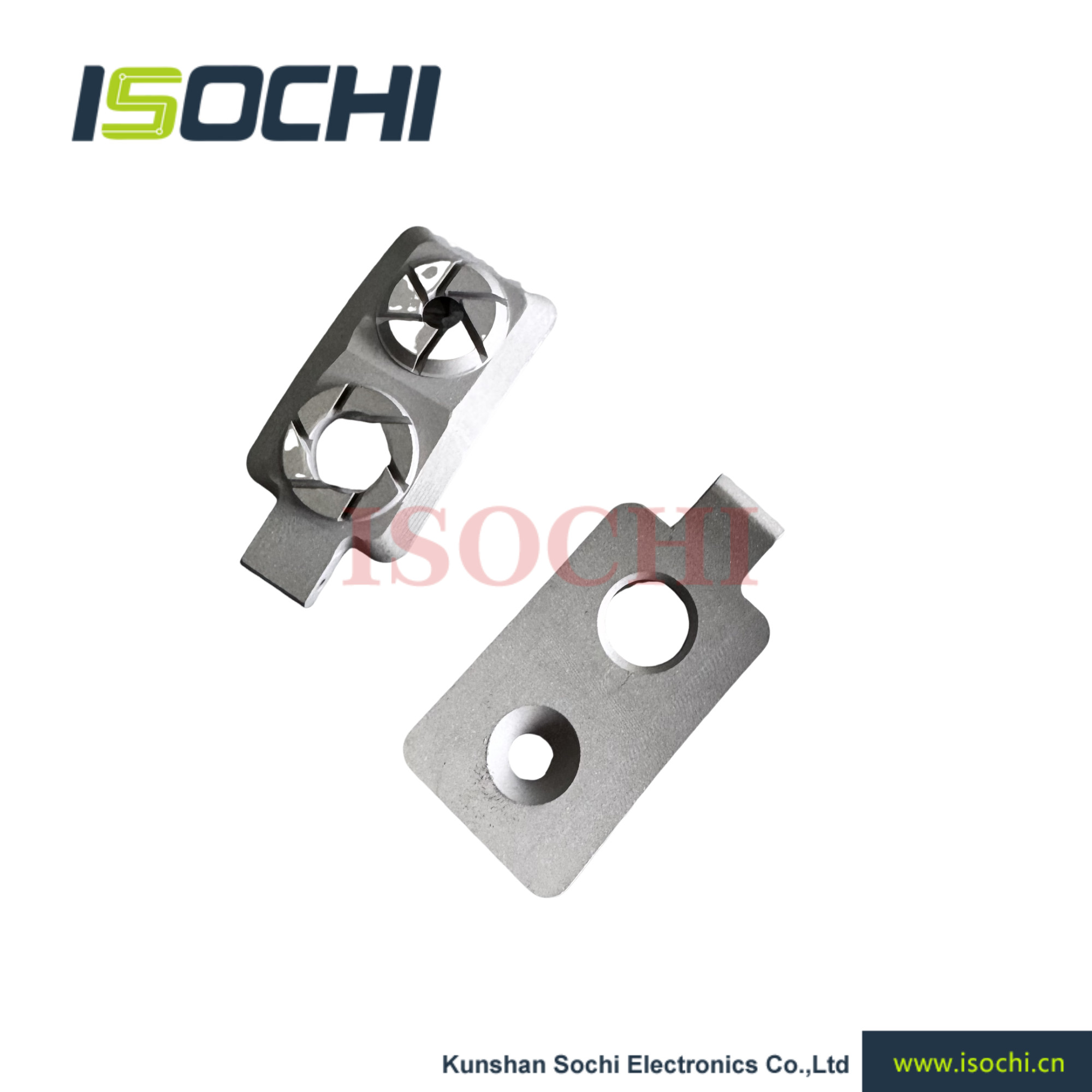

티맥스 큰 작은 스위치 (크롬 된 청동) PCB 압력 발 컵 삽입

티맥스 큰 작은 스위치 (크롬 된 청동) PCB 압력 발 컵 삽입

주요 사업:

장비: PCB 뚫기 기계, 밀링 기계, V-CUT 기계

PCB 공급품: 도구 측정,공기 실린더, 콜렛, 도구 교체,기구 카세트,압 발 컵,구매기,

광섬유, 센서, 증폭기, 압력발 디스크 삽입기, 압력발 브러쉬, 콜렛 랭치, 진공관

인터페이스, 베어링, 바켈라이트, 핀 및 기타 용품

압력발의 형태와 재료:

압력 발의 주요 기능은 작업 부품 시스템을 압축하는 것입니다. 슬로트 된 환기 구조를 통해 진공 시스템에 공기 보충을 제공합니다.더 나은 공류 시스템을 형성합니다, 그리고 더 큰 버퍼 효과를 가지고 있습니다.압력발의 재료는 금속 물질과 비 금속 물질입니다.금속 물질은 주로 스테인리스 스틸 (일반적으로 SUS304) 및 청동 물질 (C3604BD, HPb59-1에 해당한다). 비 금속 물질은 주로 PA66, PA6, POM 및 PU입니다.금속 소재의 사용에 대한 주요 고려 사항은 상대적으로 높은 강도입니다., 마모 저항성, 그리고 긴 서비스 수명 (정상적으로 8-10 개월 사용할 수 있습니다); 단점은 버퍼 효과가 명백하지 않으며 오랫동안 안정되지 않는다는 것입니다.산업용 고무 재료 (PU) 의 사용, PA6 PA66) 는 주로 좋은 진동 흡수 특성을 고려합니다. 충돌 과정에서 중요한 진동 흡수 효과를 얻을 수 있습니다.그리고 진폭은 짧은 시간에 줄일 수 있습니다. 단점은 경도가 상대적으로 낮고 착용에 저항하지 않는다는 것입니다. 수명은 짧으며 일반적으로 약 일주일입니다. ABAQUS 소프트웨어 시뮬레이션을 사용하여 압축 발 재료를 조정합니다.100N 압력 발 힘과 10kpa 진공으로 분석, 그리고 딱딱한 압축발과 PU 압축발의 사용을 분석합니다. 그림 1에 표시 된 것처럼.상부와 하부 곡선은 각각 강철 압축발과 PU 압축발 아래의 "부문점"의 수치적 이동 곡선을 나타냅니다.압축발은 압축발의 힘과 함께 충돌하고 흔들리는 것을 볼 수 있으며, 흔들림은 0.06S 내에서 정기적으로 약화됩니다.PU 압축발은 중요한 진동 흡수 효과가 있습니다.진동이 시작되면, "부어 다운 포인트"는 빠르게 안정화됩니다. 안정성은 약 0.001S에 도달합니다. 산업용 고무의 좋은 진동 흡수 성능을 기반으로,대부분의 굴착기 제조업체는 현재 산업용 고무 압력발을 사용합니다..

그림 1

PCB 수치 제어 굴착 기계 인쇄 회로 보드 처리에서 중요한 장비로, 처리 품질은 전자 제품의 성능에 큰 영향을 미칩니다.

칩 커버와 압력 발의 결합 구조는 구멍 가공 품질에 영향을 미치는 주요 요소 중 하나입니다.우수한 설계 및 흡수 후프와 압력 발의 결합 구조

합리적인 압력 발 압력 및 진공 흡수 마이너스 압력 설정은 인쇄 회로 보드의 고품질 구멍을 보장하는 열쇠입니다. 대부분의 운영 조건에서,칩 흡수 후드와 스핀들 사이의 간격이 가능한 한 작게 설계됩니다., 출구 중심 벡터 선의 접수선과 먼지 나선 선의 바깥 지름, 가능한 가장 가벼운 질량 설계,산업용 고무와 결합되어 진동 흡수 성능이 우수합니다, 압력 발 압력은 약 100 N로 설정되고 진공 진공 마이너스 압력은 약 10 kPa로 효율적인 먼지 추출과 높은 품질의 먼지 덮개를 뚫을 수 있습니다.

거래 조건:
1) 생산 선도 시간: 지불 후 2 일
2) 배송 화물 귀하의 요청에 따라 배달됩니다
3) 항구: 상하이, 중국 본토
4) 할인 혜택은 주문량에 따라 제공됩니다.
